400-1809-299不銹鋼水管憑借其強(qiáng)大的包容性，基本可以應(yīng)用于各個領(lǐng)域需要。其中不乏有面臨著強(qiáng)酸、強(qiáng)堿等苛刻應(yīng)用環(huán)境。為了確保不銹鋼水管在如此苛刻的環(huán)境條件下，依然保持其應(yīng)用耐腐蝕性能，通常通過多個試驗進(jìn)行試驗其耐腐蝕能力，其中不銹鋼管鹽霧試驗就是比較常見的具有代表性的檢驗測試。
一、什么是不銹鋼水管鹽霧試驗

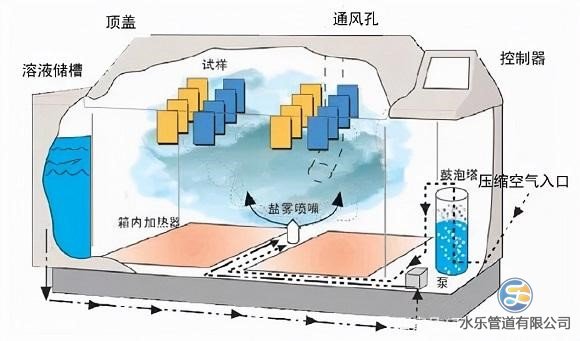

鹽霧試驗是一種主要利用鹽霧試驗設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件，來考核不銹鋼水管耐腐蝕性能，其耐受時間的長短決定耐腐蝕性能的好壞。
鹽霧試驗分為天然環(huán)境暴露試驗和人工加速模擬鹽霧環(huán)境試驗。與自然環(huán)境相比，鹽霧環(huán)境中氯化物的鹽濃度可以是一般自然環(huán)境中鹽霧含量的數(shù)倍或幾十倍，這大大提高了腐蝕速率。不銹鋼水管的鹽霧試驗也大大縮短了獲得結(jié)果的時間。如果在自然暴露環(huán)境中對不銹鋼管進(jìn)行試驗，可能需要1年時間才能等到其腐蝕，而在人工鹽霧環(huán)境下，在24小時內(nèi)可獲得類似結(jié)果。
二、不銹鋼水管鹽霧試驗方法
304不銹鋼管鹽霧試驗主要分為4種：中性鹽霧試驗(NSS);乙酸鹽霧試驗(AASS);銅加速乙酸鹽霧試驗(CASS)以及交變鹽霧試驗。而不銹鋼材料主要用中性鹽霧試驗。
1、中性鹽霧試驗
是目前應(yīng)用最廣泛以及最早出現(xiàn)的一種加速腐蝕試驗方法。其采用百分之五的NaCl溶液，溶液PH值調(diào)在中性范圍(6～7)用作噴霧溶液。試驗溫度均為35℃，要求鹽霧的沉降率在1～2ml/80cm2.h之間。 NACL中含有氯離子和雜質(zhì)，氯離子是一種還原劑，可以將惰性表面還原成活性表面，加快表面損傷。因此，經(jīng)常用鹽霧測試來加劇破壞表面損傷，檢測鈍化或防銹效果。
2、醋酸鹽霧試驗
它是在5%NaCl溶液中加入些許CHCOOH，讓溶液變成酸性，PH約為3，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比中性鹽霧試驗快大概3倍。
3、銅鹽加速醋酸鹽霧試驗
是一種快速鹽霧腐蝕試驗，其由國外發(fā)展起來的。為了誘發(fā)不銹鋼焊管強(qiáng)烈的腐蝕，在試驗溫度為50攝氏度的鹽溶液中加入少量銅鹽氯化銅。中性鹽霧試驗的的腐蝕速度僅僅是它的八分之一。
4、交變鹽霧試驗
是一種中性鹽霧試驗加恒定濕熱試驗的綜合鹽霧試驗。它通過潮態(tài)環(huán)境的滲透，鹽霧腐蝕不僅產(chǎn)生在不銹鋼水管的表面，也產(chǎn)生在鋼管內(nèi)部。在鹽霧和濕熱環(huán)境條件下交替轉(zhuǎn)換不銹鋼焊管，最終評估整體管材的電氣性能和機(jī)械性能是否發(fā)生變化。
以上就是不銹鋼水管的鹽霧試驗方法了，分別有中性鹽霧試驗、醋酸鹽霧試驗、銅鹽加速醋酸鹽霧試驗、交變鹽霧試驗。鹽霧試驗結(jié)果是單方面的，與最終投入使用的產(chǎn)品實際性能沒有等效的關(guān)系。
因此，我們可以使用鹽霧試驗來比較不同類型不銹鋼水管的耐腐蝕性，但該試驗只能給出材料等級。在選擇不銹鋼水管時，僅進(jìn)行鹽霧試驗通常無法提供足夠的信息，因為我們對試驗條件與實際應(yīng)用環(huán)境之間的關(guān)聯(lián)缺乏足夠的了解。出于同樣的原因，僅根據(jù)不銹鋼管樣本的鹽霧試驗無法估計產(chǎn)品的使用壽命。
