400-1809-299冷軋冷拔不銹鋼管是不銹鋼管的一種，由于其精度和表面質量明顯優于普通不銹鋼管，所以冷軋冷拔鋼管的工藝要求相對不同。不銹鋼管冷加工是在室溫下進行的，經過彈性限度，產生塑性變形，根據金屬的加工性能、管材尺寸、質量要求、投資和效益，選擇不同的加工方法和相應的輔助工序，可以提高屈服強度。以下是對304不銹鋼管在冷加工過程中的注意事項的簡要介紹。

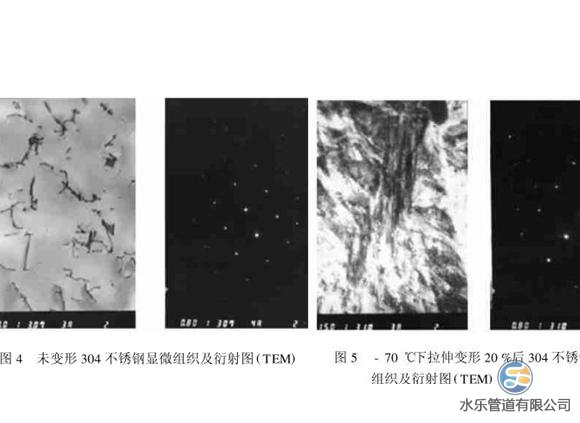

為了進一步驗證冷加工可能誘發馬氏體相變，利用透射電鏡分析了冷加工前后的顯微組織變化。冷加工前零變形的304奧氏體不銹鋼的微觀結構和衍射結果如圖4所示。左圖可以看出，此時304不銹鋼管中沒有馬氏體組織，視野中只發現一些細小的位錯線。將右圖的衍射結果與標準衍射圖進行比較，該基體是立方晶系的，即奧氏體。以拉伸冷加工為例(如圖5)。從左圖可以看出，產生了板條狀馬氏體組織，分析前確定的馬氏體相約為10.5% 。與標準衍射圖樣相比，基體呈立方晶系狀和馬氏體狀，表明奧氏體中形成了馬氏體相。

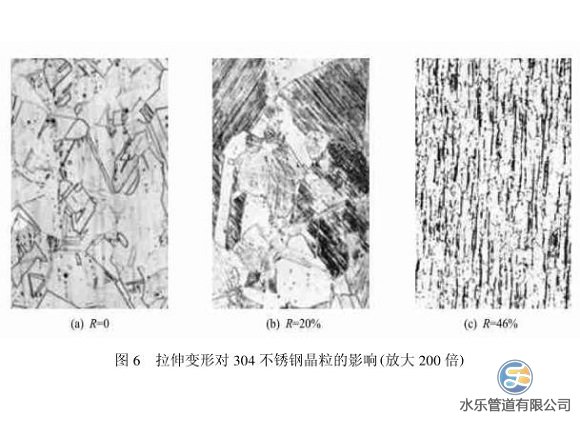

冷加工不僅能改變金屬的形狀和尺寸，還能改變金屬的內部結構。圖6 為304不銹鋼制品管經不同程度拉伸后的金相顯微組織。可見，隨變形量的增加，金屬材料晶粒可以沿著不同變形發展方向被拉長，由多面體結構變為一個扁平形或長條形，當變形量較大時，如圖(c)所示，晶粒開始逐漸被拉長成纖維狀。
同時數據表明，隨著冷加工變形量的增加，各晶粒的滑移方向會轉向主變形方向，逐漸多晶中不同原始取向的晶體在空間上呈現大致相同的取向。此外，圖(b)是304在- 70 ℃下拉伸20 %后金相顯微組織圖。由圖可見，部分原奧氏體組織轉變成了板條狀馬氏體組織，由于304的碳含量為0.06 % ,在0.3 %以下，因而形成的馬氏體組織基本上是由許多相互平行的板條組成一個板條束而構成的。

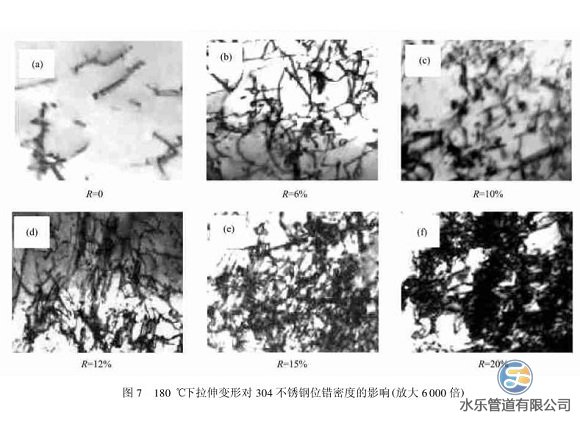

其次，位錯密度也與冷加工有關。我們以拉拔為例說明冷加工對304不銹鋼管位錯密度的影響。圖7是AISI304不銹鋼在180℃條件下經不同程度拉伸后的薄膜透射電鏡組織。從上述分析圖中我們可以明顯看出，隨著變形量的增加，304位錯密度逐漸發展增大。在圖(a)中，材料沒有拉伸變形，位錯線模糊可見。當變形量為20% 時，如圖(F)所示，晶粒中有許多位錯，胞壁上有許多位錯，形成變形亞晶或變形胞。由此可見，外加應力在位錯缺陷的形成過程中起著重要作用。
此外，冷加工對位錯產生了一個巨大的影響。首先，加工硬化晶體中的位錯密度大大增加。在良好退火的晶體中，位錯密度大約為10個每平方厘米，而強烈冷作硬化的晶體中的位錯密度可達1011~1012個每平方厘米之多。其次，位錯的分布也發生了很大的變化。在非加工進行硬化發展狀態，位錯形成了很好看的網絡。網絡的網眼結構尺寸設計通常是幾微米，由于位錯有線系統張力，每一線段都呈直線狀。例如，在面心立方金屬中，冷加工晶體的位錯結構隨堆積斷層能的不同而變化。
以上就是304不銹鋼管在冷加工過程中的注意事項。304不銹鋼管冷加工的生產特點是管材從輸入到加工成成品通常經歷多次冷變形和加工硬化。因此，整個生產過程由多個制備過程和變形過程組成，具有往復循環的特點。因此，冷拔不銹鋼管生產流程多，生產周期長，金屬消耗大，生產效率低，一般生產規模小，需要專業工廠定制。
